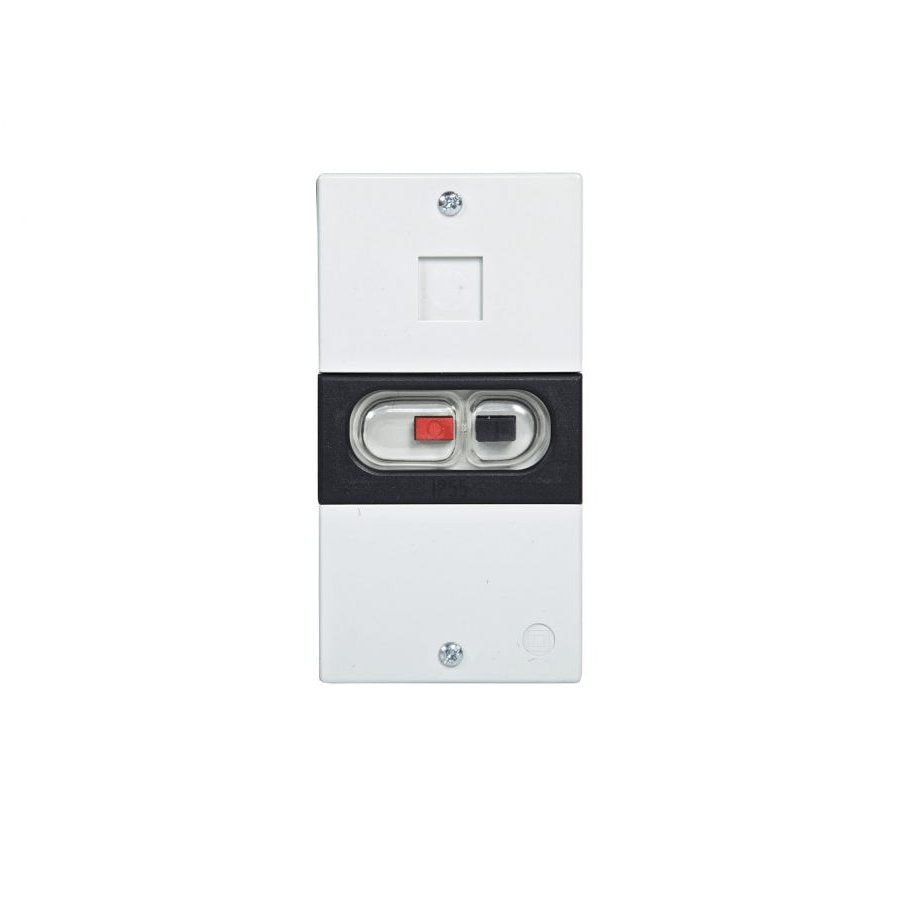

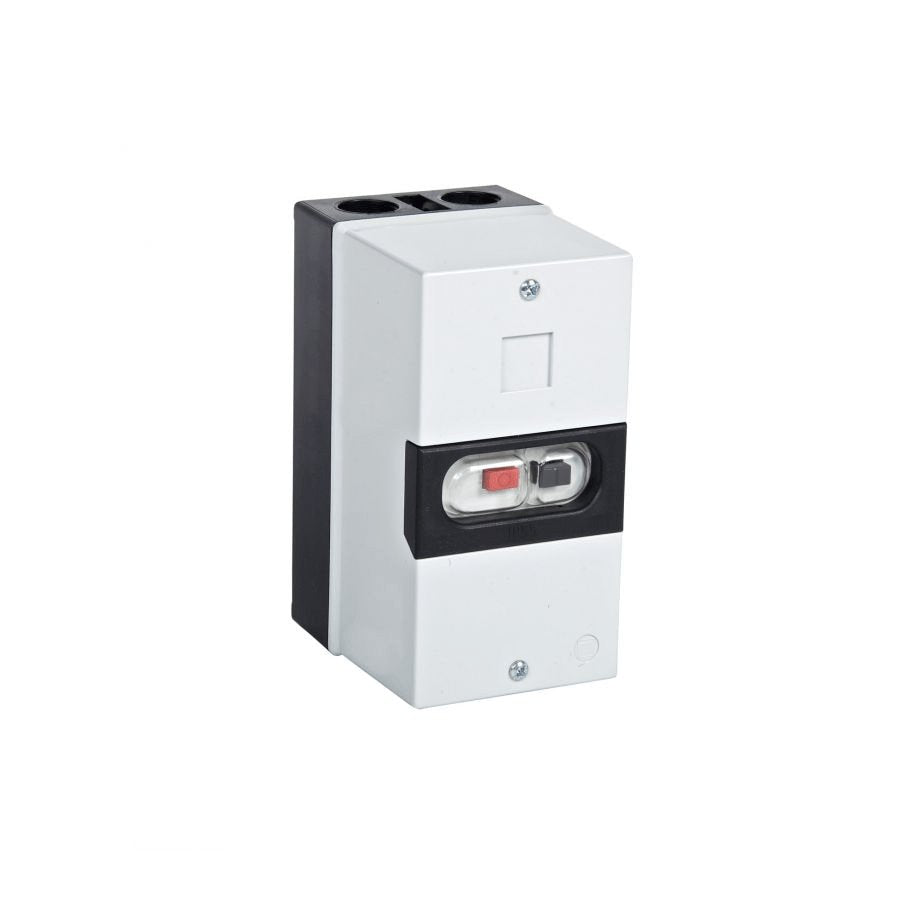

Harmann - Automatización - interruptor automático con protección térmica STDT16E

Relé de protección térmica para motor trifásico de 400 V con ventilador incorporado, con punta de contacto térmico (marcada como TK, TW, TB, TP, PTO) ubicada fuera de la carcasa del motor (caja o cable de conexión del ventilador).

Datos técnicos

• interruptor con protección térmica
• limitador de sobrecorriente térmica
• relé electromagnético de cortocircuito para proteger la línea
• Tensión de alimentación nominal 3 ~ 400 V
• Grado de protección IP20 (montaje en carril DIN, modelos E)
• Grado de protección IP54 (montaje en superficie, modelos 16 y 25)
• Temperatura máxima de funcionamiento: 40 °C (55 °C para los modelos E).

El relé se desconectará en caso de sobrecalentamiento del motor (sensor de temperatura del bobinado abierto), sobrecorriente máxima en la línea de alimentación o cortocircuito en la línea conectada al relé. La pérdida de tensión de alimentación no desconecta el relé.
